【考点13】结构化设计方法
结构化分析方法是面向数据流自顶而下，逐步求精进行需求分析的方法，基本思想将软件设计成由相对独立，单一功能的模块组成的结构，与结构分析方法衔接使用，以数据流图为基础得到软件的模块结构，适用于变换型结构和事物型结构的目标系统。
1、概要设计的任务：
（1）划分出组成系统的物理元素
（2）设计软件的结构
2、概要设计的工具：
结构图（SC-Structure Chart）也称程序结构图，在结构图中，模块用一个矩形表示，箭头表示模块间的调用关系。可以用带注释的箭头表示模块调用过程中来回传递的信息。还可用带实心圆的箭头表示传递的是控制信息，空心圆箭心表示传递的是数据。
结构图的基本形式：基本形式、顺序形式、重复形式、选择形式。
结构图有四种模块类型：传入模块、传出模块、变换模块和协调模块。

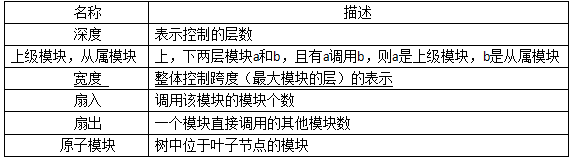

程序结构图中的专业术语：
3、面向数据流的设计方法
任何软件系统都可以用数据流图表示，典型的数据流类型有两种：变换型和事务型。
变换型系统结构图由输入、中心变换、输出三部分组成。
4、设计的准则
（1）提高模块独立性。
（2）模块规模适中。
（3）深度，宽度，扇出和扇入适当。如果深度过大，则说明有的控制模块可能简单了，如果宽度过大，则说明系统的控制过于集中，扇出过大说明模块过分复杂，需要控制和协调过多的下级模块，应适当加中间层次，扇出过小可以把模块进一步分解成若干小模块，或合并到上级模块中，扇入越大则共享该模块的上级数目越多。好的软件设计结构通常顶层高扇出，中间扇出较少，底层高扇入。
（4）使模块的作用域在该模块的控制域内。
（5）减少模块的接口和界面的复杂性。
（6）设计成单入口，单出口的模块。
（7）设计功能可预测的模块。
详细设计常用的设计工具（工程设计工具）：图形工具，表格工具和语言工具。
图形工具：
程序流程图：箭头表示控制流，方框表示加工步骤，菱形表示逻辑条件。
N-S图：有五种基本图形。
PAD图：问题分析图，有五种基本图型。
表格工具：判定表。
语言工具：PDL——过程设计语言（结构化的英语和伪码）。
